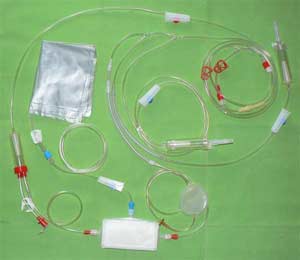

Трансфузионная система-магистраль СМ-ПФ-01 входит в состав аппарата «Гемма», является изделием однократного применения, стерильным, апирогенным. Система-магистраль предназначена для взятия крови у пациента (донора), подачи ее и трансфузионных сред в мембранный плазмофильтр, отвода плазмы из мембранного плазмофильтра и возврата эритроцитной массы вместе с кровезаменителями пациенту (донору) при проведении процедуры плазмафереза на аппарате «Гемма».

Аппарат и магистраль позволяют проводить процедуру плазмафереза как по одноигольной, так и по двухигольной схеме подключения к пациенту.

  Расположение магистрали в аппарате
1 – игла (катетер) забора/возврата крови; 2, 3 – коннектор для подключения; 4, 5, 6, 7, 8, – коннектор соединительный; 9, 10, 11–тройник; 12, 13, 14, 15 – зажим нерегулируемый; 16, 17, 18 – зажим регулируемый; 19, 20 – капельница; 21 – капельница-ловушка воздуха; 22 – контейнер для сбора плазмы; 23 – контейнер с антикоагулянтом; 24 – контейнер с инфузатом (физраствором); 25 – мембранный плазмофильтр ПФМ-800 (ПФМ-500); 26 – инъекционный узел; 27 – насосный сегмент НА; 28–насосный сегмент НК; 29 – измерительный сегмент; 30 – дозирующий контейнер; 31 – фильтр воздуха; L1 – ветвь забора крови; L2 – ветвь подачи антикоагулянта; L3 – ветвь отвода плазмы; L4 – ветвь выпуска воздуха из капельницы-ловушки; L5 – ветвь подачи инфузата; L6 – ветвь возврата эритроцитарной массы.

Аппарат «Гемма» может работать как по одноигольной схеме подключения, когда забор и возврат крови производится в одну вену пациента, так и по двухигольной схеме подключения – в этом случае забор крови производится из одной вены, а возврат – в другую. При работе аппарата как по одноигольной, так и по двухигольной схемах подключения используется одна и та же магистраль.
